Pouvez-vous remplacer un seul cylindre ? Guide de cylindre de moto

Peut-on remplacer un seul cylindre sur une moto ?

La réponse courte est oui : vous pouvez remplacer un seul cylindre de moto, et pour les motos monocylindres en particulier, il s'agit de l'une des tâches de moteur les plus simples qu'un mécanicien domestique ou un atelier expérimenté peut entreprendre. Qu'il s'agisse d'un alésage rayé, d'un canon fissuré ou d'une usure importante que l'affûtage ne peut plus réparer, le remplacement du cylindre est une méthode de réparation bien établie. Sur les motos multicylindres, le même principe s'applique : des cylindres individuels peuvent être remplacés sans démonter ni reconstruire l'ensemble du moteur, bien que la complexité augmente avec le nombre de cylindres impliqués.

Cela dit, « pouvez-vous » et « devriez-vous » sont deux questions différentes. La décision de remplacer ou de réparer un cylindre de moto Cela dépend du type de dommage, du matériau du cylindre, de la disponibilité ou non de pistons surdimensionnés et de votre budget. Ce guide passe en revue tout ce que vous devez savoir avant de retirer le canon de votre vélo.

Qu'est-ce qu'un cylindre de moto et à quoi sert-il ?

Le cylindre de moto – parfois appelé barillet de cylindre – est le boîtier central de la chambre de combustion du moteur. Il fournit l'alésage étanche dans lequel le piston monte et descend, convertissant l'allumage du carburant en mouvement mécanique. Dans un moteur à quatre temps, cela se produit une fois tous les deux tours du vilebrequin. Dans un moteur à deux temps, la combustion se produit à chaque tour, ce qui exerce des contraintes thermiques et mécaniques nettement plus importantes sur les parois des cylindres.

Les cylindres sont généralement moulés en fer ou en aluminium. Les cylindres en fonte sont plus faciles à réaléser lorsqu'ils sont usés car la matière peut être enlevée et l'alésage agrandi pour accepter des pistons surdimensionnés. Les cylindres en aluminium sont plus légers et dissipent la chaleur plus efficacement, mais ils nécessitent un revêtement intérieur durci – soit un manchon en fonte, soit un revêtement Nikasil (carbure de nickel-silicium) – pour survivre à la friction d'un piston en mouvement. Cette distinction est très importante au moment de décider de réparer ou de remplacer votre barillet de cylindre.

Un moteur de moto monocylindre contient exactement un de ces barillets, avec un piston, un jeu de segments et une chambre de combustion. Cette simplicité est l’une des raisons pour lesquelles les vélos monocylindres sont appréciés pour leur facilité d’entretien : il n’y a qu’un seul cylindre à gérer en cas de problème.

Signes que le cylindre de votre moto doit être remplacé

Avant de vous engager dans un remplacement complet du cylindre, vous devez diagnostiquer correctement le problème. Plusieurs symptômes indiquent directement une usure ou un dommage du cylindre, et les bons tests de diagnostic peuvent vous dire si une réparation le réparera ou si un nouveau canon est la seule option pratique.

Perte de compression

Un test de compression est le premier outil à utiliser. Retirez la bougie d'allumage et le filetage dans un manomètre de compression. Avec l’accélérateur grand ouvert, lancez le moteur jusqu’à ce que la lecture de la jauge se stabilise. La plupart des moteurs monocylindres à quatre temps en bonne santé devraient lire entre 120 et 180 psi, selon les spécifications du fabricant – consultez votre manuel d'entretien pour connaître la plage exacte. Une lecture nettement inférieure aux spécifications indique une fuite interne.

Effectuez ensuite un test de compression humide : injectez une petite quantité d'huile moteur dans le cylindre par le trou de la bougie d'allumage et répétez le test. Si la compression augmente de plus de 20 %, les segments de piston usés en sont probablement la cause. Si les lectures restent les mêmes avec et sans huile, le problème réside dans les soupapes ou le joint de culasse – et non dans l’alésage du cylindre lui-même.

Parois de cylindre rayées ou endommagées

Les rayures verticales sur les parois du cylindre – visibles sous forme de rayures brillantes et parallèles s'étendant de haut en bas de l'alésage – sont l'indicateur le plus définitif des dommages au cylindre. Les rayures résultent généralement d'un défaut de lubrification, d'une ingestion de débris ou d'un effondrement d'un segment de piston. Les rayures légères peuvent parfois être corrigées avec une pierre à aiguiser pour restaurer le motif hachuré dont les anneaux ont besoin pour sceller correctement. Les rayures profondes, ou les rayures qui s'étendent à travers un revêtement Nikasil jusqu'au matériau de base en aluminium, nécessitent presque toujours un replaquage ou un remplacement pur et simple du cylindre.

Usure excessive de l'alésage

Sur des dizaines de milliers de kilomètres, même un alésage de cylindre bien entretenu s'use au-delà de sa tolérance. Utilisez une jauge d'alésage ou une jauge à pression avec un micromètre pour mesurer le diamètre d'alésage en haut, au milieu et en bas de la zone de déplacement du piston. Comparez vos mesures aux spécifications d'alésage standard dans le manuel d'entretien. Si l'usure dépasse la limite de service du fabricant (généralement entre 0,05 et 0,10 mm au-delà de l'alésage standard de la plupart des monocylindres japonais), le cylindre nécessite une attention particulière.

Dommages visibles au piston

Les dommages au piston et au cylindre vont souvent de pair. Des piqûres ou une érosion sur la couronne du piston due à la détonation, des zones fondues dues à une inclinaison ou des marques verticales sur la jupe dues à une contamination par la saleté suggèrent que l'alésage a également été endommagé. Lors de l'inspection d'un cylindre, retirez toujours et inspectez le piston en même temps.

Consommation d'huile persistante ou fumée bleue

Si votre moto brûle constamment de l'huile et émet de la fumée bleue par l'échappement et que les nouveaux segments de piston ne parviennent pas à résoudre le problème, l'alésage lui-même peut s'être usé au-delà du point où les segments peuvent assurer une étanchéité efficace. Un baril qui n'est plus rond – une condition appelée « hors de ronde » – ne tiendra pas un joint d'étanchéité approprié, quel que soit le degré de nouveauté des anneaux.

Réparer ou remplacer : comment décider

Tous les cylindres de moto endommagés ne doivent pas être remplacés. Dans de nombreux cas, le canon peut être restauré par usinage ou replaquage pour une fraction du coût d'une pièce neuve. Les variables clés sont le matériau du cylindre, le type de revêtement et la gravité des dommages.

Pour les cylindres en fonte, l'alésage pour accepter un piston surdimensionné (généralement disponible par incréments de 0,25 mm, 0,50 mm et 1,00 mm par rapport au stock) est une réparation éprouvée et rentable. L'alésage est usiné avec précision, puis affûté pour produire la finition de surface dont les anneaux ont besoin. Économiser 50 % ou plus par rapport à l'achat d'un nouveau cylindre est réaliste lorsque l'réalésage est une option.

Pour les cylindres en aluminium recouverts de Nikasil, la situation est différente. Une fois le Nikasil compromis, vous ne pouvez pas simplement réaléser l'aluminium nu : le matériau de base souple ne survivra pas sans un revêtement durci. Les services de remplacement peuvent retirer et réappliquer du Nikasil pour environ 150 à 400 dollars par cylindre, mais uniquement lorsque les dommages n'ont pas pénétré si profondément que l'aluminium de base est structurellement compromis. Si tel est le cas, le remplacement est la seule voie.

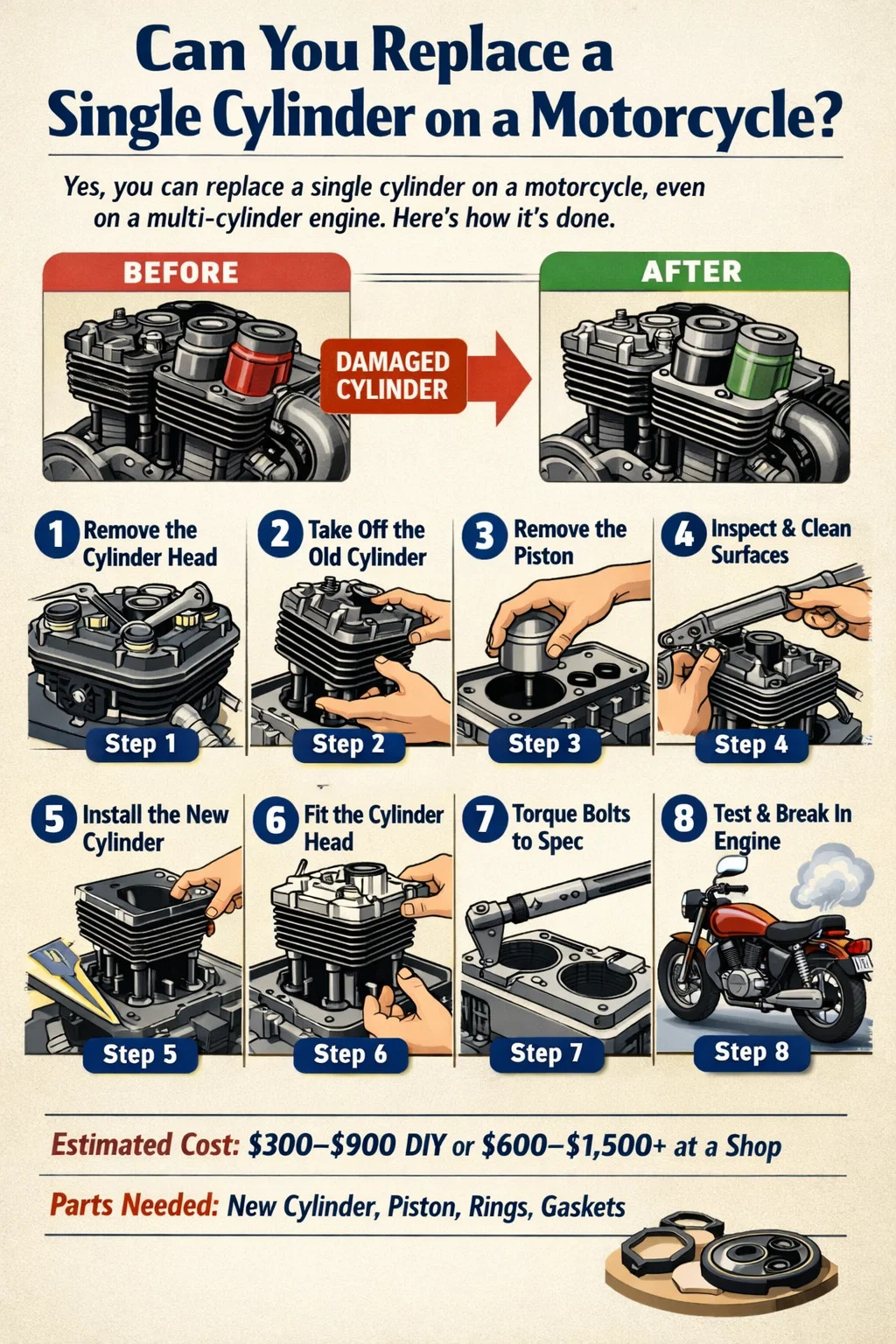

Comment remplacer un cylindre de moto : aperçu étape par étape

Le remplacement d'un cylindre de moto, que ce soit sur un moteur monocylindre ou sur un cylindre d'une moto multicylindre, suit la même séquence générale. Sur une moto monocylindre, le travail est plus accessible car il n'y a pas de cylindres adjacents à contourner, ce qui en fait un projet réaliste pour un mécanicien amateur compétent disposant des bons outils.

Ce dont vous aurez besoin

• Manuel d'entretien spécifique à votre modèle de moto
• Clé dynamométrique et jeu de douilles complet
• Compresseur à segments de piston
• Jauge d'alésage ou jauge à pression avec micromètre
• Grattoir à joints et solvant de nettoyage
• Cylindre de remplacement, joint de base et joint de culasse
• Nouveaux pistons et segments adaptés à l'alésage du cylindre de remplacement
• Huile moteur et liquide de refroidissement (si refroidis par liquide)

Étape 1 : vidanger les liquides et préparer le moteur

Moteur complètement froid, vidangez l’huile moteur. Sur les motos refroidies par liquide, vidangez également le liquide de refroidissement. Si possible, laissez-le toute la nuit afin que le liquide résiduel s'écoule complètement de tous les passages. Fixez la moto sur une béquille centrale ou une béquille d'atelier afin qu'elle ne puisse pas bouger pendant le travail.

Étape 2 : Retirez le système d'échappement et la culasse

Desserrez tous les boulons du tube collecteur progressivement et uniformément – ne retirez jamais complètement un boulon avant que les autres ne soient desserrés, car cela exerce une pression inégale sur la tête. Retirez le collecteur d'échappement. Débranchez toutes les connexions électriques au niveau de la culasse (comme le capteur de température du liquide de refroidissement), puis retirez les boulons de culasse dans l'ordre inverse indiqué dans votre manuel d'entretien. Les boulons à tête de la plupart des simples sont retirés selon un motif en croix ou en spirale. Soulevez la tête en prenant soin de ne pas la laisser tomber sur l'alésage exposé du cylindre.

Étape 3 : Retirez le corps du cylindre

Avec la culasse retirée, le corps du cylindre est maintenu en place par des écrous de base ou des goujons vissés dans le carter. Retirez soigneusement ces fixations et notez leurs positions : sur certains moteurs, les goujons sont de longueurs différentes. Soulevez le canon tout droit du piston. Lorsque le fond du canon dégage les segments de piston, soutenez le piston afin que la bielle ne heurte pas l'embouchure du carter. Enveloppez l'ouverture du carter avec un chiffon propre pour empêcher les débris de tomber.

Étape 4 : Retirez le piston

Retirez délicatement les segments de piston en écartant chacun juste assez pour le faire glisser de la couronne – un écartement excessif les fissure. Retirez les circlips (circlips de goupille de poignet) de l'alésage de l'axe de piston. Ceux-ci sont sous tension de ressort et peuvent voler à travers l'atelier s'ils ne sont pas contrôlés. Utilisez un outil de dépose d'axe de piston ou une dérive appropriée pour pousser l'axe de goujon vers l'extérieur et séparer le piston de la bielle. Inspectez le roulement de pied de bielle (le roulement à aiguilles en haut de la bielle) et remplacez-le s'il y a des aspérités ou du jeu.

Étape 5 : Nettoyer et inspecter toutes les surfaces de contact

Grattez la surface de la base du carter et le dessous de la culasse pour nettoyer soigneusement tout ancien matériau de joint. Tout résidu empêchera les nouveaux joints de bien sceller. Vérifiez la surface de contact du carter moteur pour déceler toute déformation à l'aide d'une règle. Sur la culasse, nettoyez la chambre de combustion et inspectez la présence de fissures ou d'érosion autour des sièges de soupape et des filetages de bougies.

Étape 6 : Installez le nouveau cylindre

Installez le nouveau piston sur la bielle, installez de nouveaux circlips (ne réutilisez jamais les anciens circlips - ce sont des composants de sécurité à usage unique) et installez les nouveaux segments de piston comme spécifié dans le manuel d'entretien, avec les espaces entre les segments décalés aux positions indiquées. Installez le nouveau joint de base à sec ou avec une fine couche de scellant pour joint comme indiqué par le fabricant. Comprimez les segments avec un outil de compresseur de segment, puis abaissez le cylindre de remplacement directement sur le piston. Gardez l'alésage parfaitement aligné avec le piston lorsque vous l'abaissez ; le forcer à un angle brisera un anneau.

Étape 7 : Remontez la culasse et serrez toutes les fixations

Installez un nouveau joint de culasse – ne réutilisez jamais un joint de culasse. Abaissez la tête avec précaution, vissez tous les boulons de tête à la main, puis serrez-les en plusieurs étapes en suivant la séquence indiquée dans le manuel d'entretien. La plupart des moteurs monocylindres serrent leurs boulons de culasse entre 25 et 45 Nm selon la taille des boulons et la conception du moteur ; votre manuel précisera le chiffre exact. Après le serrage, rebranchez l'échappement, les composants du système de refroidissement et les connexions électriques. Remplir d'huile et de liquide de refroidissement.

Étape 8 : Roder le nouveau cylindre

Un nouveau cylindre de moto nécessite une période de rodage appropriée pour permettre aux segments de piston de s'appuyer contre la paroi de l'alésage. Pendant les 500 à 1 000 premiers kilomètres, évitez les régimes élevés soutenus ou le fonctionnement à plein régime. Variez fréquemment le régime moteur et changez l'huile après les 100 à 200 premiers kilomètres pour éliminer les particules métalliques produites lors de la mise en place du segment. Vérifiez les fuites après les premiers trajets et resserrez les boulons à tête après le premier cycle de chauffage si votre manuel d'entretien le recommande.

Remplacement d'un monocylindre sur une moto multicylindre

Sur les motos bicylindres parallèles, quatre cylindres en ligne ou bicylindres en V, vous remplacez techniquement un cylindre parmi plusieurs, mais le processus est plus complexe en raison des contraintes d'emballage. Sur de nombreuses motos bicylindres en V (communes sur les motos de style cruiser), les cylindres avant et arrière sont accessibles individuellement et peuvent être retirés un à la fois, ce qui simplifie considérablement le travail par rapport à un moteur en ligne où les cylindres partagent une seule pièce moulée.

Sur les moteurs quatre cylindres en ligne, les quatre cylindres sont généralement formés comme un seul bloc plutôt que comme des barillets séparés. Dans cette conception, vous ne pouvez pas remplacer un seul cylindre de manière isolée : le bloc entier doit être retiré et remplacé ou reconditionné. Il s'agit d'un travail fondamentalement différent du remplacement du barillet individuel sur une moto monocylindre ou bicylindre en V et nécessitera beaucoup plus de main d'œuvre et de coûts.

Lors du remplacement d'un cylindre dans un modèle bicylindre en V ou similaire où des barillets séparés existent, il vaut la peine de mesurer en même temps l'alésage du cylindre intact. Si les deux cylindres sont usés de la même manière, le remplacement d'un seul peut laisser le second au bord de la panne en peu de temps, ce qui entraîne une deuxième vague de coûts de main-d'œuvre. De nombreux mécaniciens expérimentés recommandent de faire les deux en même temps si le kilométrage ou le niveau d'usure du cylindre intact est proche de la limite de service.

Motos monocylindres : pourquoi le travail des cylindres est plus accessible

Les motos monocylindres jouissent d'une réputation de longue date en matière de simplicité mécanique et de faibles coûts d'entretien, et cela s'étend directement au travail sur les cylindres. Avec un seul alésage à gérer, l'accès est simple, les pièces sont plus faciles à trouver et le travail global prend moins de temps en atelier.

L'entretien des soupapes sur un moteur monocylindre implique une seule culasse, tandis qu'un bicylindre en V nécessite l'accès à deux têtes - avant et arrière - et un quatre parallèles nécessite de travailler sur quatre soupapes au minimum, souvent huit ou seize au total. Pour un pilote qui a l'intention de faire son propre entretien, le remplacement d'un cylindre de moto sur un seul est la version la plus gérable du travail.

Les pièces de rechange pour les motos monocylindres courantes – vélos tout-terrain de 250 cc à 450 cc, monocylindres de banlieue de 125 cc à 300 cc et monocylindres britanniques et japonais classiques – sont largement disponibles auprès des fournisseurs de pièces de rechange. Les kits de pistons et de segments de marques spécialisées dans les composants de moteurs de sports motorisés couvrent généralement une large gamme de tailles d'alésage et offrent des options standard et surdimensionnées, ce qui facilite l'adaptation d'un nouveau piston à un cylindre réalésé ou de remplacement.

Erreurs courantes à éviter lors du remplacement du cylindre de moto

Même les mécaniciens expérimentés peuvent commettre des erreurs lors du travail sur les cylindres, entraînant une panne prématurée ou des dommages au moteur. Voici les erreurs les plus importantes contre lesquelles il faut se prémunir :

• Ne pas mesurer le nouveau cylindre avant l'installation. Même un cylindre neuf ou reconditionné doit être mesuré pour vérifier qu'il répond aux spécifications avant de démarrer le moteur. Les pièces d’origine et de rechange ne sont pas toujours dans les limites de tolérance dès la sortie de la boîte.
• Réutilisation des circlips. Les circlips d'axe de piston sont des pièces à usage unique. Un circlip usagé qui se détache à l’intérieur du moteur détruira l’alésage et le piston en quelques secondes. Installez-en toujours de nouveaux.
• Espacement incorrect des anneaux. Vérifiez l'espace d'extrémité de chaque segment de piston dans l'alésage avant le montage. Si l'écart est trop petit, les extrémités de la bague s'assembleront lorsque le cylindre chauffera et se dilatera, provoquant la rupture de la bague ou l'entaille de l'alésage. Si elle est trop grande, la compression sera mauvaise.
• Mauvaise séquence ou valeurs de couple. La séquence de couple des boulons de culasse existe pour répartir la charge de serrage uniformément sur le joint de culasse. Sauter la séquence ou un serrage excessif peut déformer la culasse ou écraser le joint de manière inégale, entraînant un joint de culasse grillé peu de temps après le remontage.
• Débris dans le carter. Laisser le carter ouvert sans le couvrir pendant le travail invite les particules, les matériaux de joint ou le matériel à tomber. Tout débris qui atteint les passages d'huile ou le vilebrequin peut causer des dommages catastrophiques à l'extrémité inférieure.
• Sauter la période de rodage. Installer un nouveau cylindre et rouler immédiatement à plein régime empêchera les bagues de s'asseoir correctement et pourrait rayer le nouvel alésage au cours des premières heures de fonctionnement.

Remplacement du cylindre ou échange du moteur : quand est-il plus judicieux de remplacer l'ensemble du moteur ?

Parfois, l’aspect économique du remplacement des cylindres penche en faveur de la simple recherche d’un moteur de remplacement d’occasion. Si l'extrémité inférieure du moteur (vilebrequin, roulements de bielle, transmission) présente également de l'usure, dépenser plusieurs centaines de dollars en travaux sur les cylindres pour ensuite voir l'extrémité inférieure tomber en panne peu de temps après n'a pas de sens financier.

À titre de référence générale : si le coût du remplacement du cylindre (pièces plus main d'œuvre) approche ou dépasse 60 à 70 % du coût d'un moteur d'occasion en bon état et que le reste du moteur n'a pas été récemment inspecté ou entretenu, un remplacement de moteur d'occasion mérite d'être envisagé. L'attrait d'un échange complet de moteur est que vous savez que tout à l'intérieur a fonctionné ensemble et est dans un état constant, alors qu'une réparation ciblée du cylindre peut révéler d'autres problèmes une fois le moteur ouvert.

Cela dit, un moteur d’occasion comporte ses propres inconnues. Sans test de compression, test de fuite et analyse d’huile sur le moteur donneur avant l’achat, vous échangez un ensemble d’incertitudes contre un autre. De nombreux pilotes préfèrent la transparence de la réparation d'un moteur connu avec des problèmes diagnostiqués plutôt que l'installation d'une unité usagée avec un historique inconnu.

Combien coûte le remplacement d’un cylindre de moto ?

Le coût varie considérablement en fonction du type de cylindre, de la marque et du modèle de moto, de l'utilisation de pièces d'origine ou de pièces de rechange et du fait que le travail soit effectué par vous-même ou par un atelier. Le tableau ci-dessous donne des fourchettes de coûts réalistes pour les scénarios les plus courants :

Pour une moto monocylindre typique de petite à moyenne taille, le coût total d'un remplacement de cylindre DIY - y compris le nouveau barillet, le kit de pistons, le jeu de joints et les nouveaux circlips - se situe généralement entre 200 $ et 600 $ en pièces, selon que vous choisissez des composants OEM ou de qualité secondaire. La main-d'œuvre en atelier pour le travail complet sur un moteur monocylindre dure généralement de trois à six heures, à des tarifs d'atelier qui varient généralement de 80 $ à 130 $ de l'heure, ce qui porte le coût de la main-d'œuvre uniquement à environ 240 $ à 780 $.

Choisir entre les pièces de cylindre de moto d'origine et de rechange

Les cylindres OEM sont fabriqués selon les mêmes spécifications que la pièce d'origine et s'adaptent et fonctionnent exactement comme prévu. Pour les motos de production actuelles encore sous garantie, ou pour les motos hautes performances où les tolérances sont serrées, l'OEM est le choix le plus sûr. Le principal inconvénient est le prix : les cylindres OEM peuvent être beaucoup plus chers que les alternatives du marché secondaire, et pour les modèles plus anciens ou abandonnés, les pièces OEM peuvent ne plus être disponibles du tout.

Les cylindres et kits de pistons de rechange provenant de fournisseurs réputés de pièces de sports motorisés constituent une alternative bien établie et couvrent une large gamme de motos. Pour de nombreux vélos tout-terrain et de banlieue monocylindres courants, les kits de pistons de rechange comprennent le piston, les segments, l'axe de poignet, les circlips et parfois le cylindre, à un prix nettement inférieur à celui des pièces d'origine. La qualité varie selon les marques du marché secondaire, il vaut donc la peine de vérifier que le fournisseur a des antécédents avec votre moteur spécifique avant de s'engager dans un achat.

Une remarque pratique : lorsque vous commandez un cylindre de rechange, vérifiez le diamètre d'alésage, la configuration des trous de goujon et la disposition des ports par rapport à votre cylindre d'origine, en particulier sur les motos plus anciennes ou moins courantes où plusieurs variantes de production peuvent avoir existé. L'utilisation du numéro de pièce OEM comme référence lors de la commande de pièces de rechange garantit que vous recevez un remplacement direct plutôt qu'une pièce proche mais pas tout à fait compatible.
